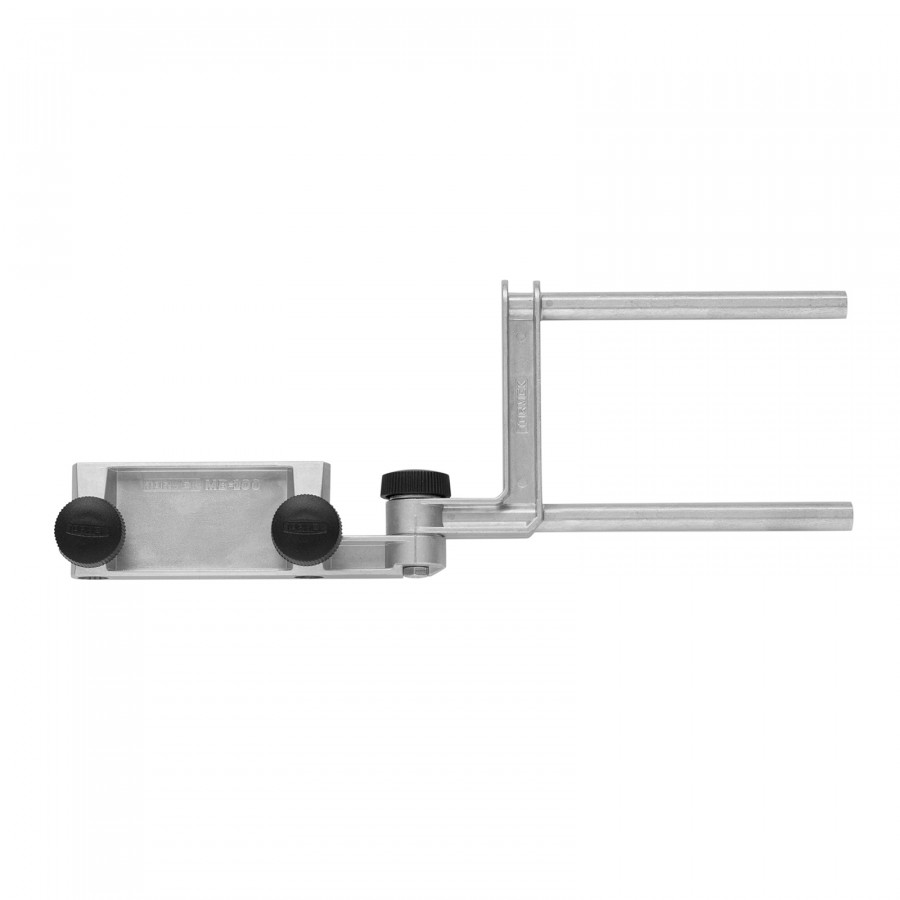

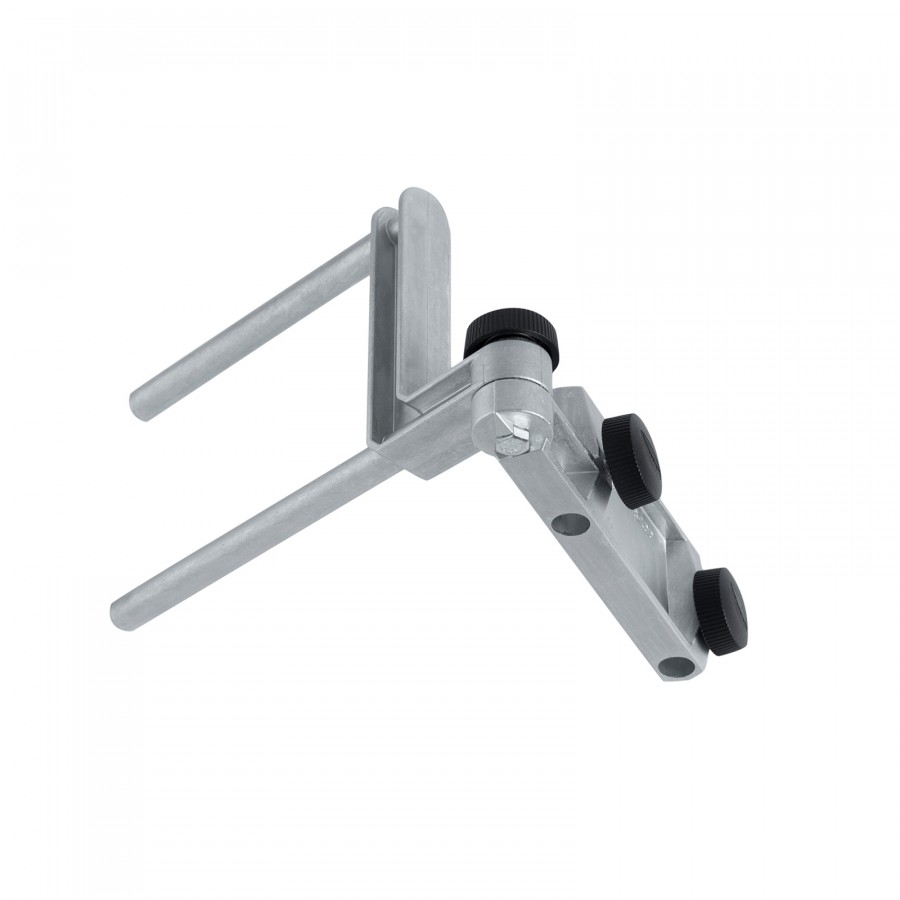

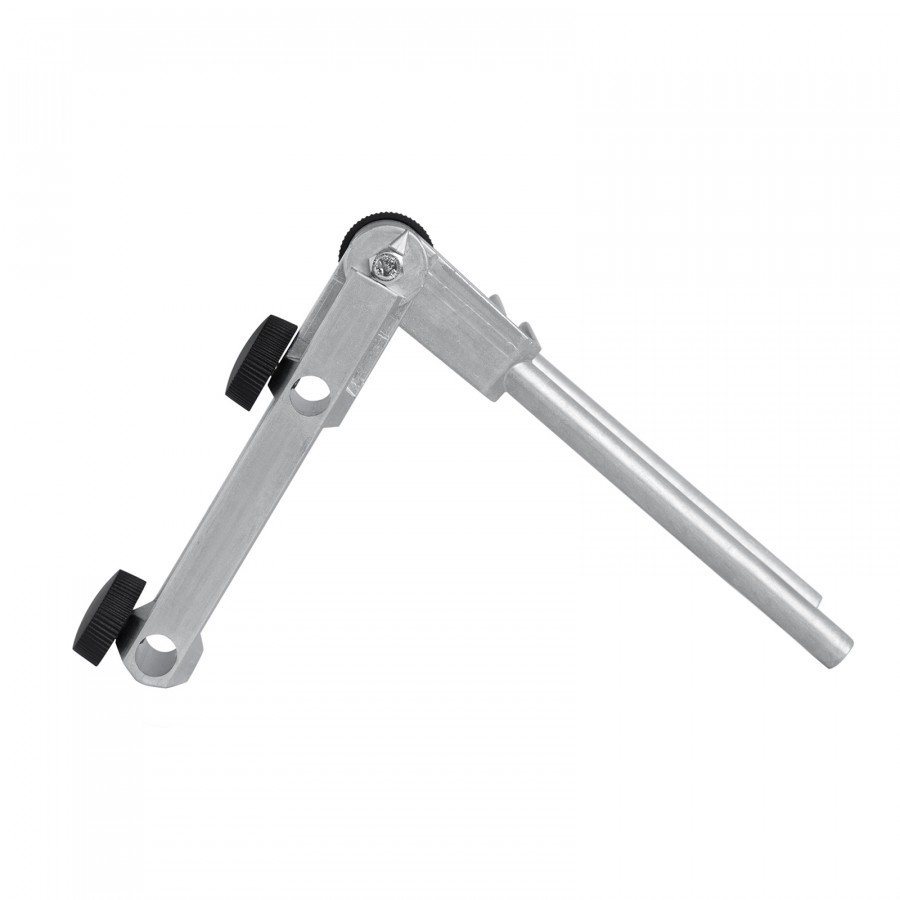

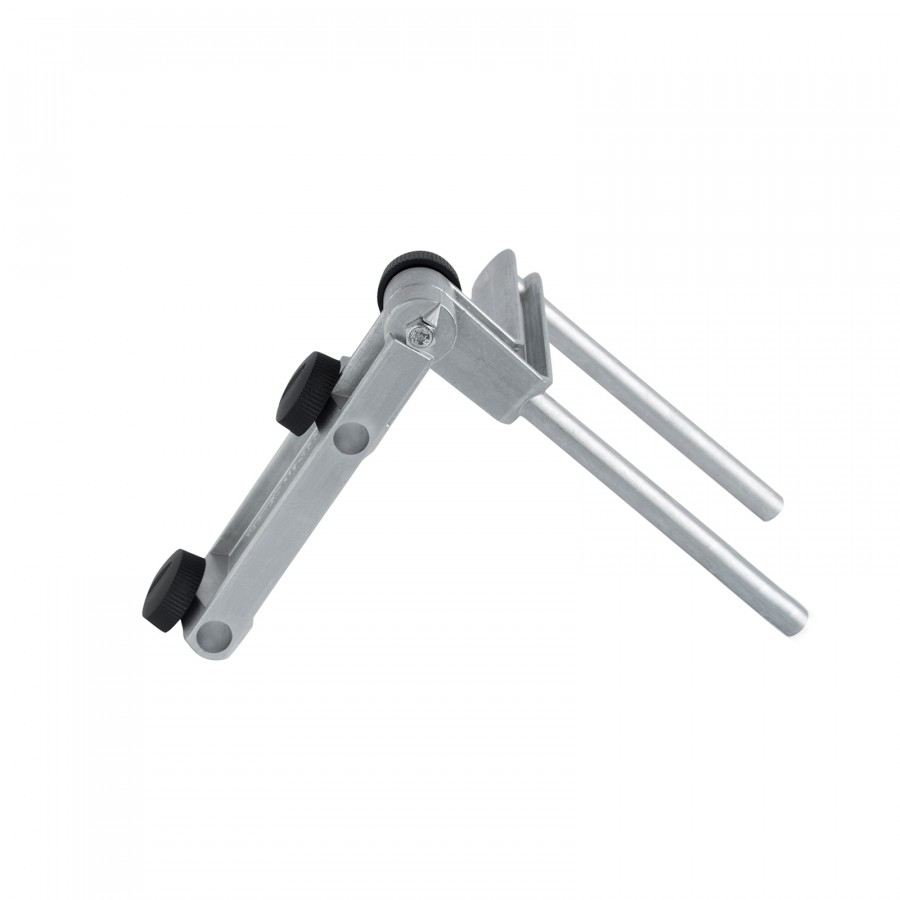

Vorrichtung Multihalter - Tormek MB-102

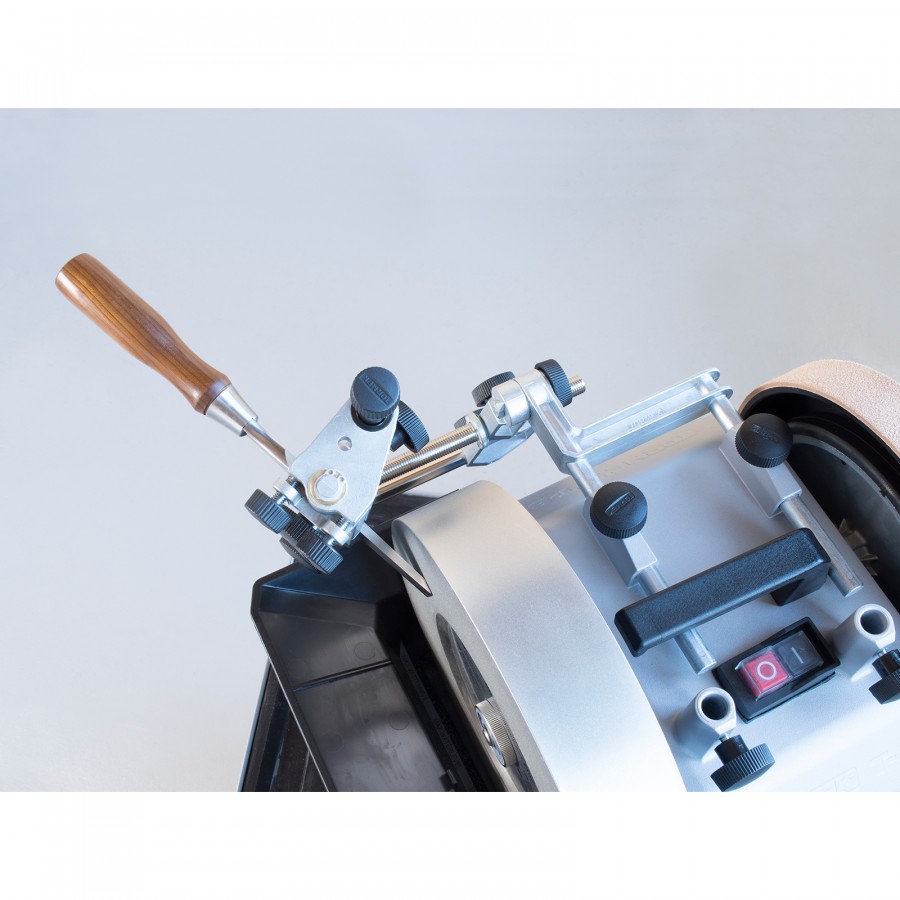

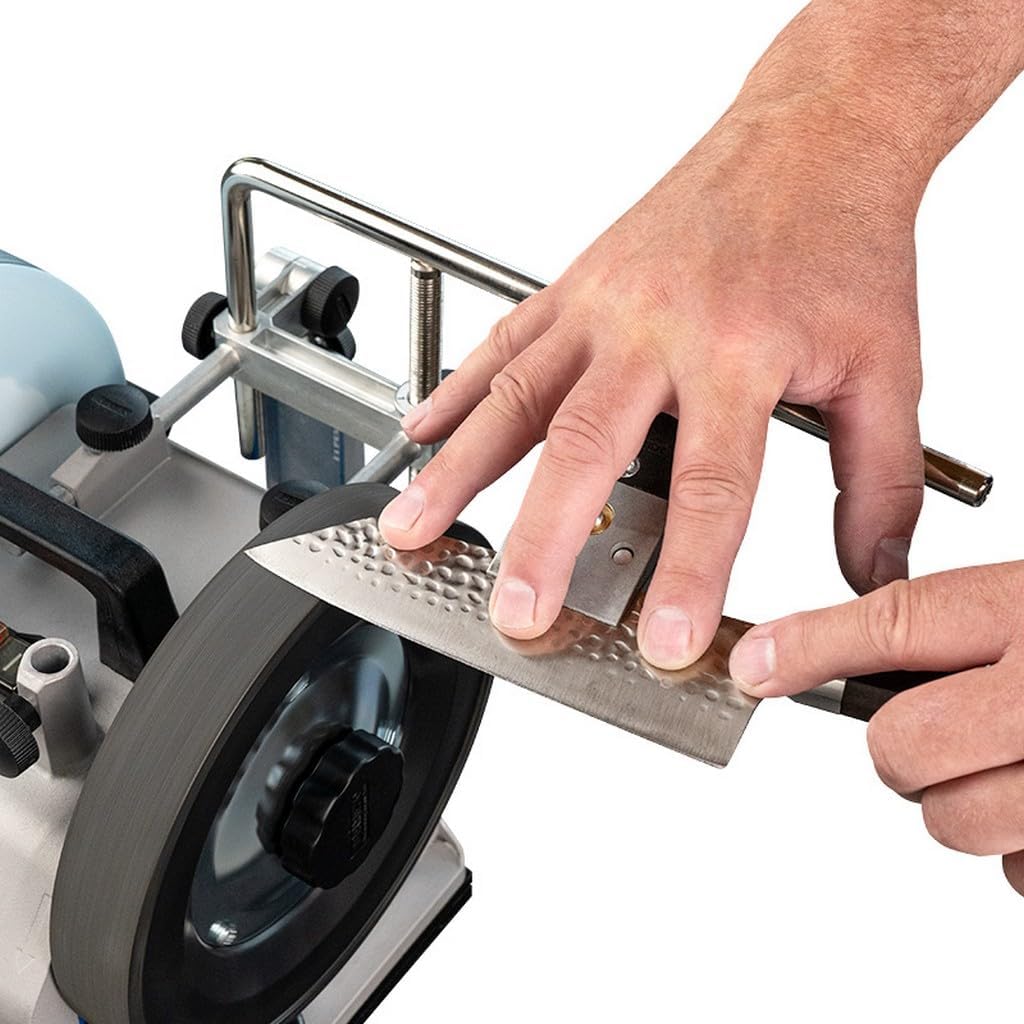

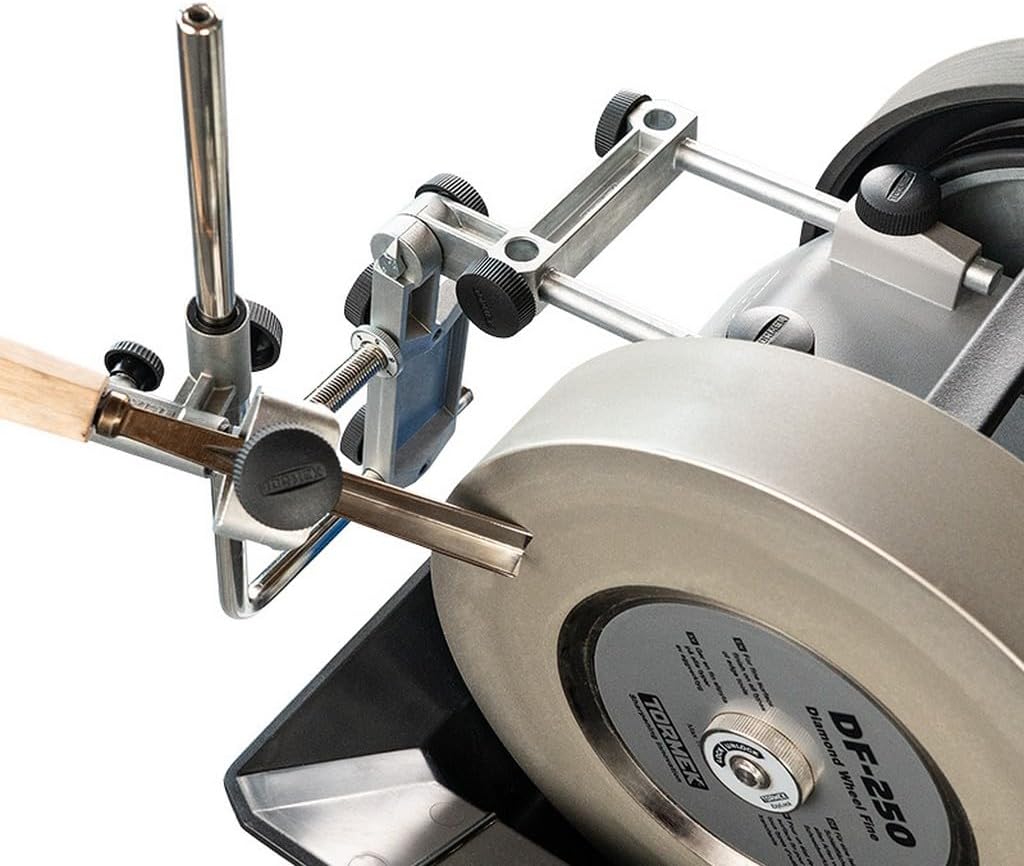

Mit dem Multihalter MB-102 können Sie auch an der Seite der Tormek Diamant-Schleifscheibe schärfen und eine vollständig flache Fase für bestimmte Anwendungen herstellen. Der MB-102 hat eine Ausrichtlinie zur Einstellung der richtigen Schärfposition für das jeweilige Werkzeug bzw. die Vorrichtung. Er kann wahlweise senkrecht oder waagerecht montiert werden.

Der MB-102 ist mit folgenden Tormek-Vorrichtungen einsetzbar:

• SVM-45 Vorrichtung für Messer

• SVM-140 Vorrichtung für lange, dünne Messer

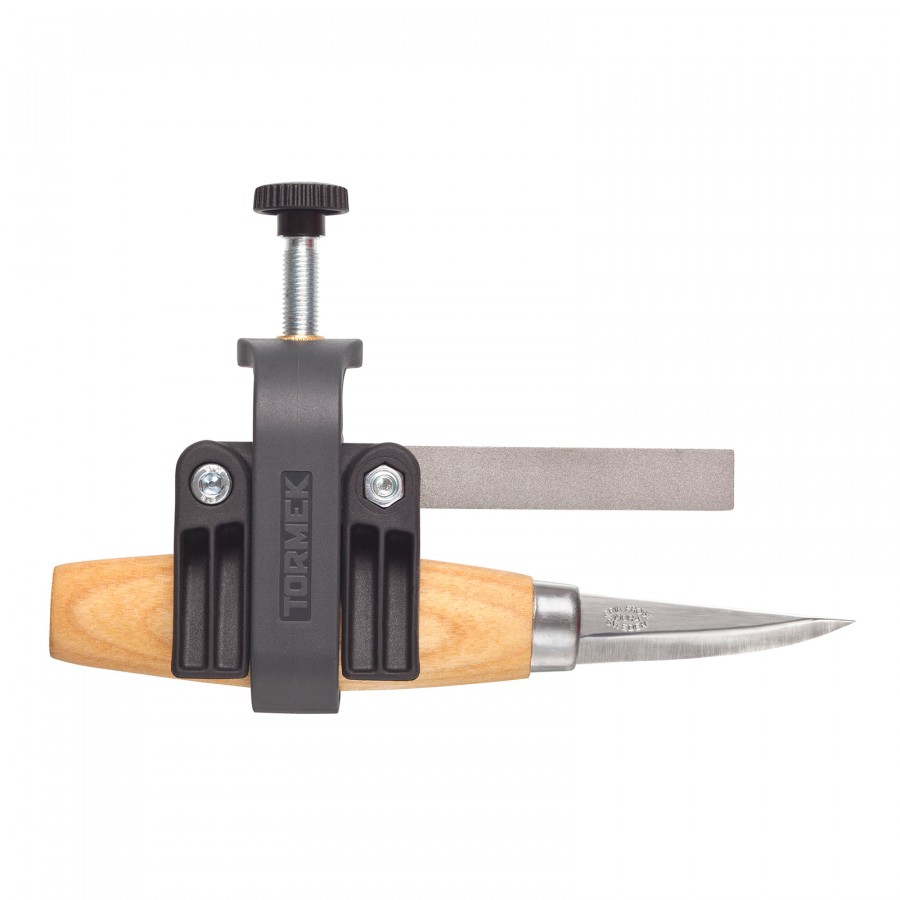

• SVM-00 Halterung für kleine Messer

• SVX-150 Vorrichtung für Scheren

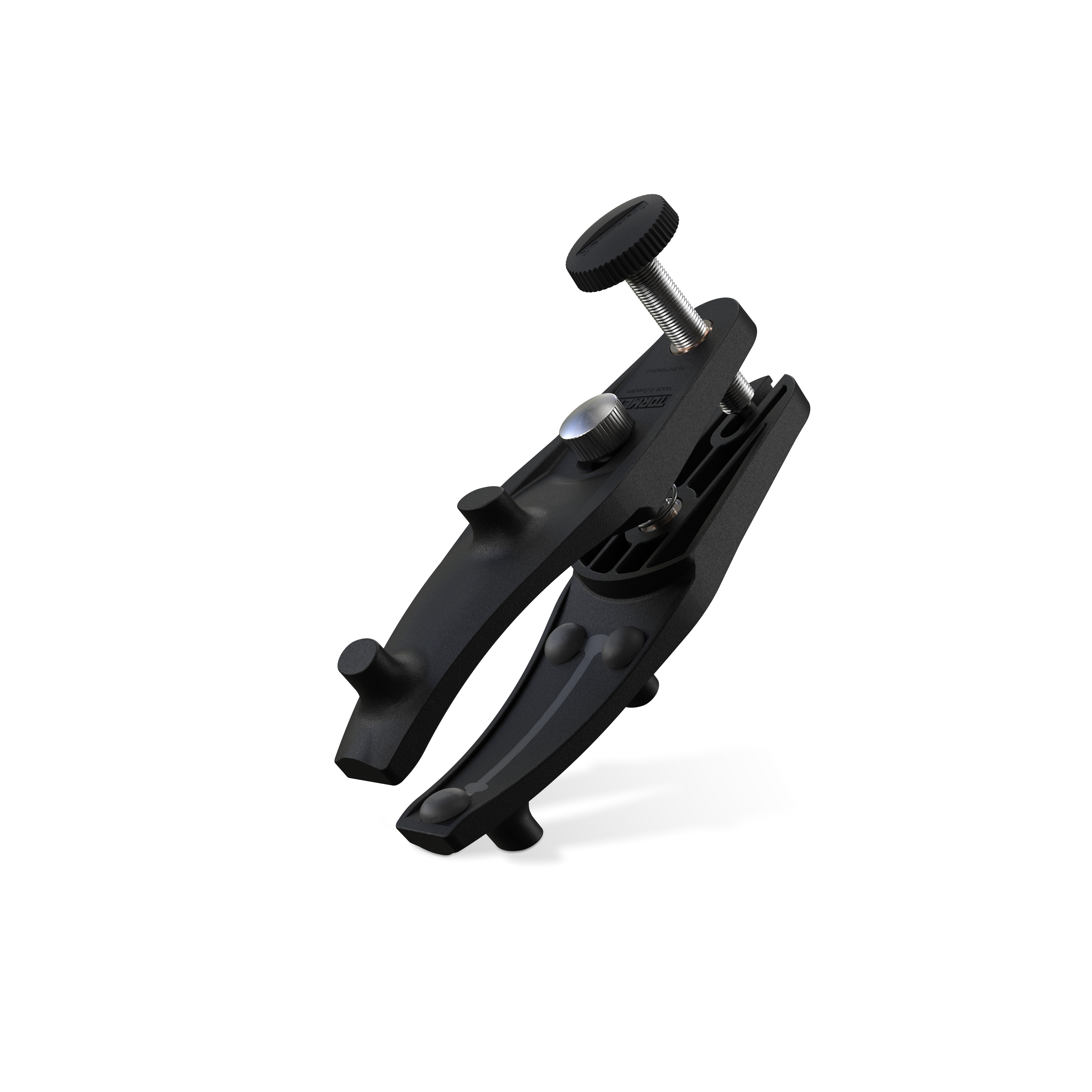

• SVA-170 Vorrichtung für Äxte

• SVS-38 Vorrichtung für kurze Werkzeuge

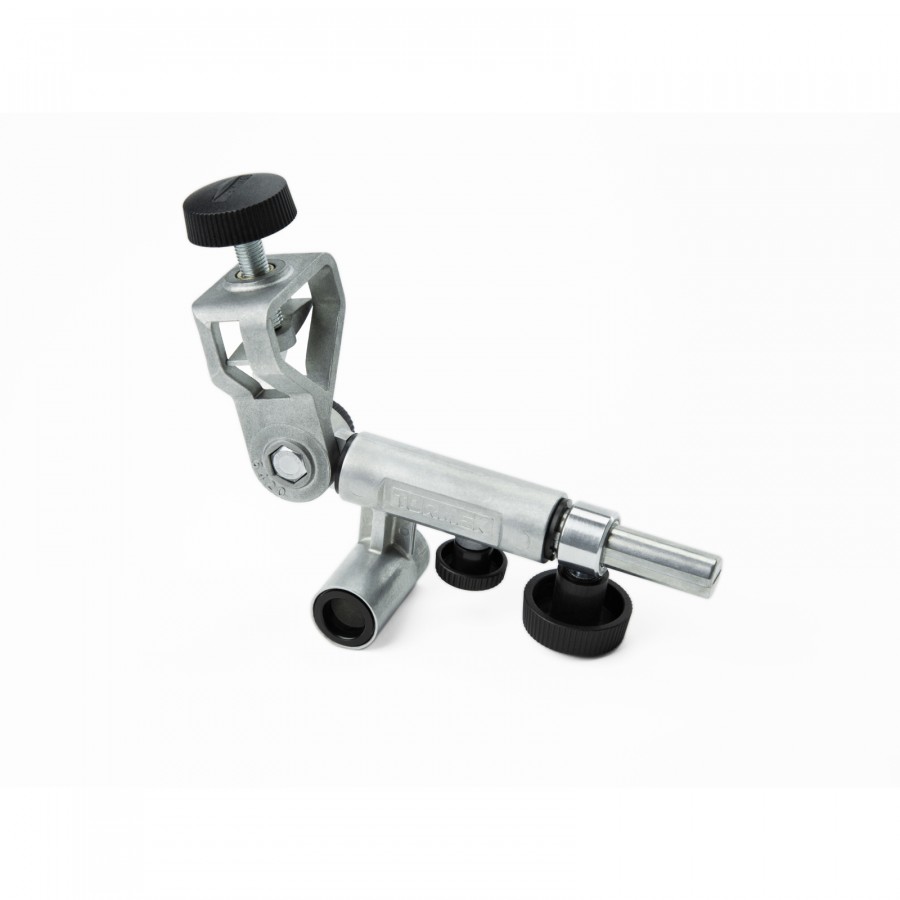

• SVD-186 Vorrichtung für Röhren

• SVS-50 Multivorrichtung

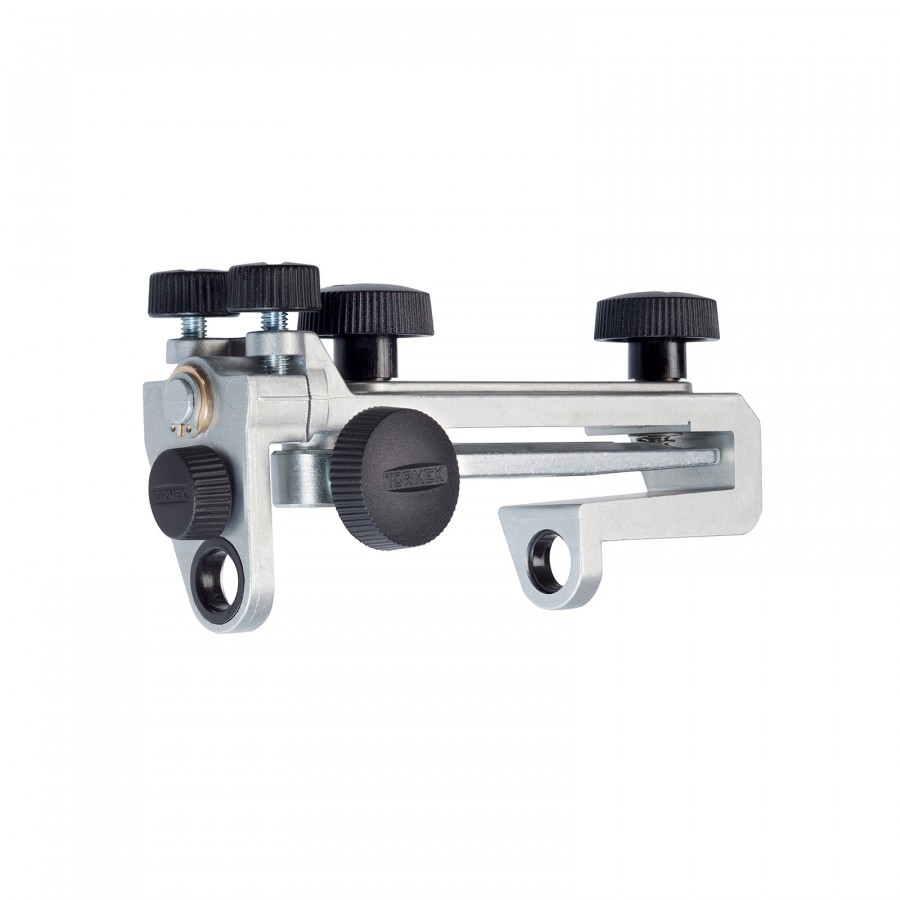

• SE-77 Vorrichtung für gerade Schneiden

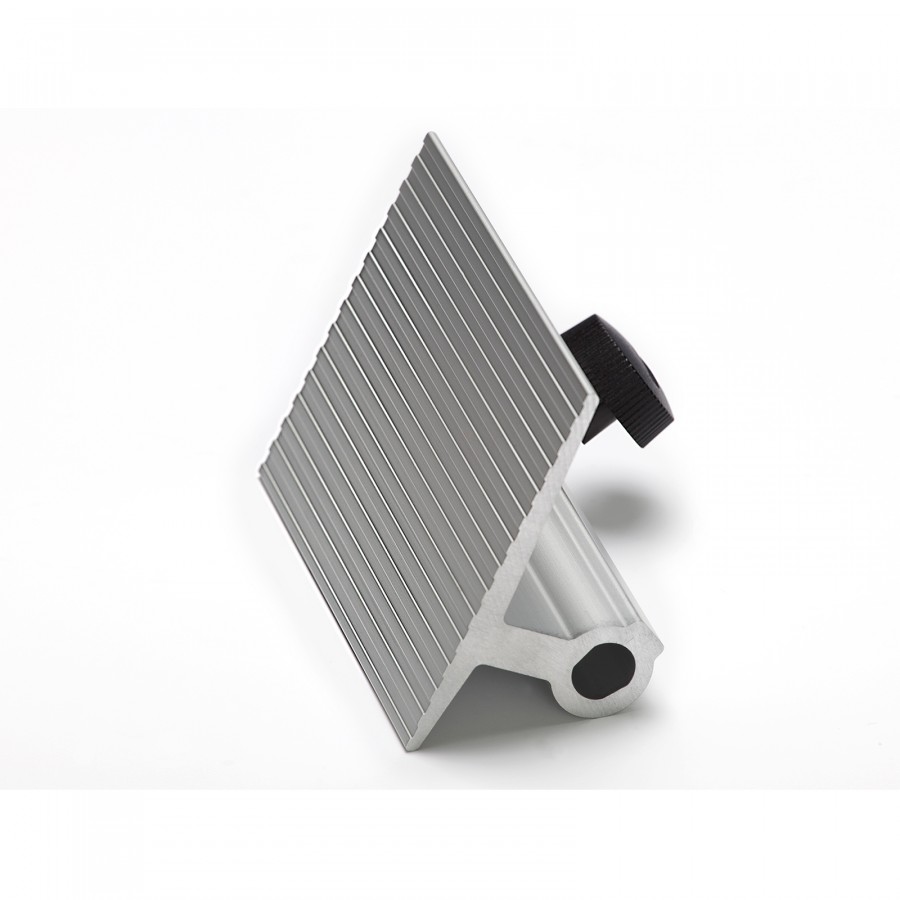

• SVD-110 Schleifstütze.

Einstellen des Kantenwinkels

Beim Einstellen des Schleifwinkels mit der verbesserten Winkellehre WM-200 verwenden Sie die obere Winkelskala mit der Markierung „MB-100“. Wenn Sie den Schleifwinkel mit der bisherigen WM-200 einstellen, addieren Sie 18° zu Ihrem gewünschten Winkel hinzu. Beispiel: Sie möchten einen Holzmeißel auf einen Winkel von 25° schleifen, also addieren Sie 18° an der Winkellehre und erhalten 43°. Stellen Sie beim Schärfen mit dem MB-100 den Durchmesserausgleicher für den Stein an der WM-200 immer auf 250 mm.

Bitte beachten Sie, dass der MB-100 nur für das Schärfen mit Tormek Diamant-Schleifscheiben konzipiert ist. Er eignet sich nicht für Schleifsteine, da diese abgerichtet werden müssen, was an der Seite nicht möglich ist.
